SWB-25N
UFEC

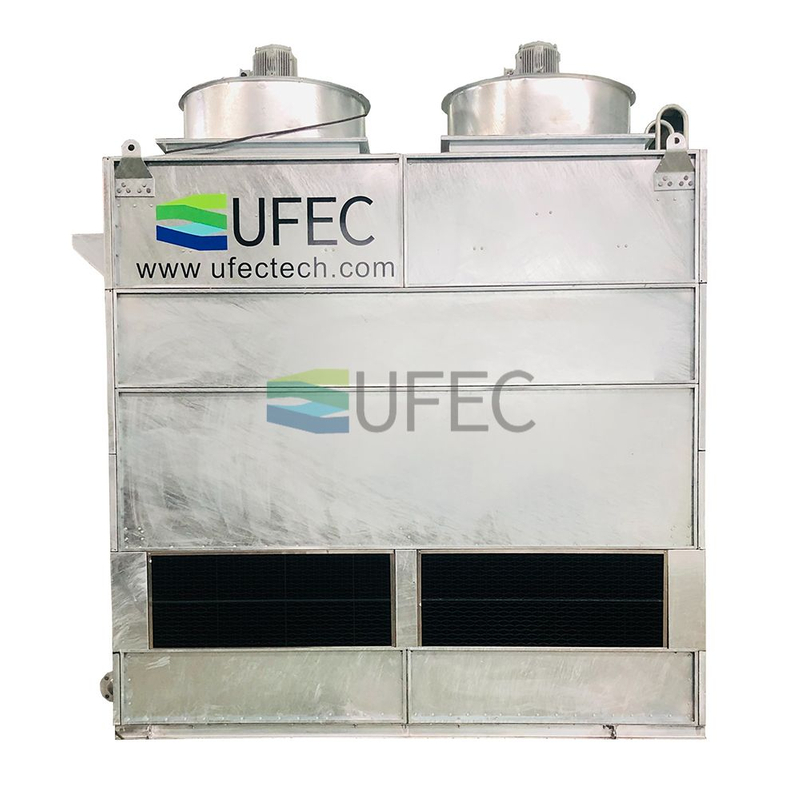

Condensador evaporativo y torre de enfriamiento
1. características de la aplicación
1.1. ahorro de energía y agua
Aproveche al máximo la diferencia de temperatura entre las esferas secas y húmedas en el aire ambiente y utilice la evaporación y la absorción de agua para evaporar y absorber. En comparación con otros métodos de refrigeración por agua, logra la transferencia de calor con menos circulación y consumo de agua de refrigeración.
1.2. ahorre espacio de instalación y acorte el período de construcción.
2. características estructurales
2.1. El flujo inverso de aire y agua, a alta velocidad, promueve la evaporación de la superficie del agua. El agua de refrigeración no tiene drenaje secundario y luego se evapora. La estructura es simple y la altura del espacio es baja. Cuando la temperatura ambiente es baja en invierno, puede funcionar de forma independiente con refrigeración por aire.
2.2. el tubo de intercambio de calor se inclina hacia el final del flujo de refrigerante para hacer que el refrigerante fluya, reducir la resistencia al flujo y mejorar la eficiencia del intercambio de calor.
3. recinto
La carcasa puede estar hecha de chapa de aluminio galvanizada, chapa de acero inoxidable y chapa galvanizada; Anticorrosión, hermosa; El espesor de la placa es de 1,5-2 (mm).
4. ventilador de flujo axial y bomba de agua
El impulsor adopta un impulsor de ala hueca extruido de aleación de aluminio, con peso ligero, bajo nivel de ruido, baja resistencia y alta eficiencia. El motor es resistente a la humedad con grado de protección IP55 y grado de aislamiento F.
La bomba es una bomba de condensador especial con gran caudal, baja carga, baja potencia y alta eficiencia. El cojinete y el sello del eje de la bomba de agua son de marcas reconocidas y el motor es a prueba de humedad, con grado de protección IP55 y grado de aislamiento F.
5. Serpentín de intercambio de calor
El tubo de intercambio de calor y los componentes internos de metal negro se tratan mediante un proceso de garvanización, que tiene buena resistencia a la corrosión. Diseño especial de la estructura del tubo de intercambio de calor, la disposición del tubo es más compacta, el área de intercambio de calor es grande y el efecto es bueno; El cabezal de gas-líquido adopta una estructura de tubo y placa, un proceso de soldadura automática por arco de argón, la calidad de la junta de soldadura es estable y confiable, y el tubo de intercambio de calor adoptó un tubo soldado elíptico, especificación del tubo elíptico 31,8 × 21,6, material estándar SPCC, 304 o acero inoxidable 316L también se pueden personalizar según los requisitos del cliente.
6. aspersor
La boquilla del dispositivo rociador de agua adopta una estructura de gran diámetro, que puede rociar agua de manera uniforme y efectiva con un área de cobertura grande y no es fácil de bloquear.
7. deshidratador
El deshidratador de alta eficiencia se utiliza para devolver las gotas de agua evaporadas al tanque de agua. El consumo de agua es pequeño y el consumo de agua es menor o igual al 0,001%.
Torre de enfriamiento de circuito cerrado | |||
Modelo 型号 | SWB-25N | SWB-36N | |
Capacidad de diseño 名义换热量 (A una temperatura de bulbo húmedo de 25 ℃ y una temperatura del agua de entrada y salida de 42-37 ℃ 在湿球温度25℃ 、进出水温度42-37℃ ) | 250kW | 365kilovatios | |
Potencia total del motor总电机功率 ( kW ) | 2.95 | 4.1 | |
Dimensión外型尺寸(mm) | 1820* 1560*2950 | 1820* 1920*3450 | |
Peso del equipo设备重量 | 1550 kilos | 2050 kilos | |
Peso operativo运行重量 | 2150 kilos | 3080 kilos | |
Bomba de pulverización喷淋泵 | Cantidad 数量 | 1 colocar | 1 colocar |
El caudal de una sola bomba de agua. 单台水泵的流量 | 28 m³ /h | 45 m³ /h | |
Energía电机功率 | 0,75 KW | 1,1 KW | |
Fan风机 | Modelo 型号 | DLZF-12 ＃ | DLZF-12 ＃ |
Cantidad 数量 | 1 colocar | 1 colocar | |
Volumen de aire de un solo ventilador. 单台风机的风量 | 32500 m³ /h | 46000 m³ /h | |
Energía电机功率 | 2.2 kilovatios | 3 kilovatios | |
Nivel de protección de seguridad y características estructurales. 安全防护等级、结构特点 | El nivel de protección del ventilador de flujo axial conectado directamente es IP55 y las aspas están hechas de material de aleación de aluminio de alta calidad. 直联式轴流风机防护等级为IP55 ,风叶采用优质铝合金材料. | ||
tubo de intercambio de calor 换热管 | Estructura 结构 | Bobina | |
Características 特点 | Acero inoxidable不锈钢 | ||
Diámetro de la tubería 管径 | ø19×0,7 mm | ||
Caso外壳 | Material 材质 | Acero inoxidable 不锈钢 | |
Modelo 型号 | SS304 | ||
Delgadez 厚度 | 2 milímetros | ||
Requisitos de calidad del agua. 闭式冷却塔正常运行时的水质要求 | Cumple con GB1576-2001 Calidad del agua de calderas industriales 符合GB1576-2001 《工业锅炉水质》 | ||
