SZNXⅡ
UFEC
Introducción:

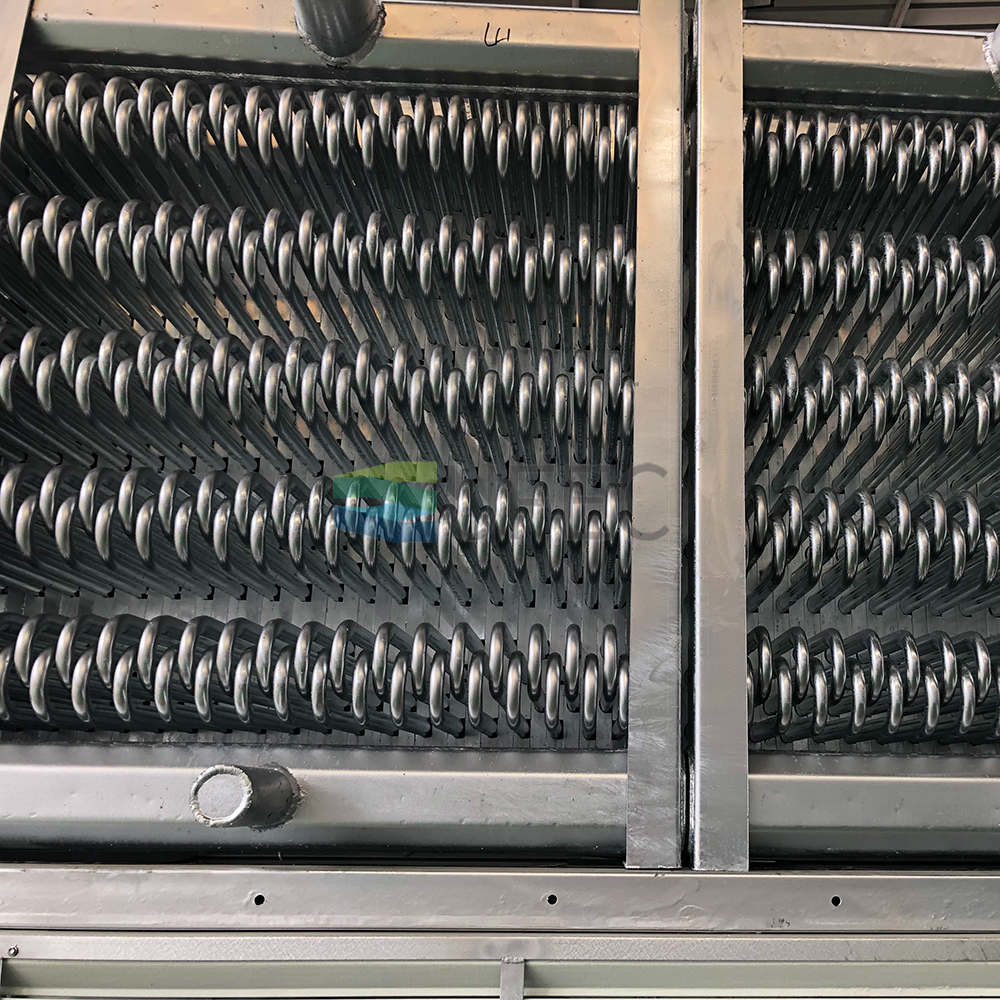

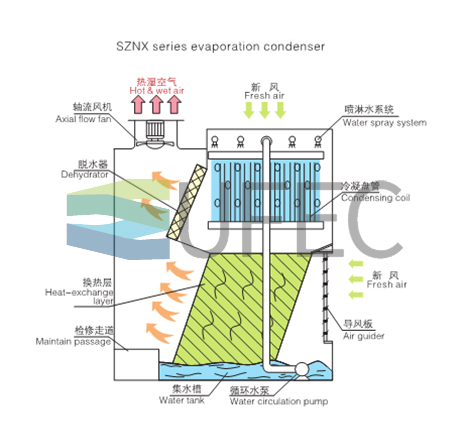

El tubo de la serie SZNXⅡ es de tipo ovalado, lo que es bueno para el flujo de refrigerante en el interior y para el formateo de la capa de agua en la superficie del tubo para mejorar el intercambio de calor. Hay una capa de intercambio de calor de polietileno debajo del serpentín.El aire fresco entra en la máquina y enfría tanto la bobina como la capa.En el camino, el agua cae al tanque de agua, la capa enfriará el agua nuevamente para mejorar el resultado del intercambio de calor.
El aire y el agua ingresan a la máquina en la misma dirección, lo que acelerará efectivamente el flujo de agua y reducirá la suciedad que aparece en los tubos de condensación.
Parámetros y modelo del condensador de evaporación de la serie SZNXⅡ
Modelo | Intercambio de calor nominal (KW) | Ventilador | Bomba de agua | Relleno de amoníaco (kg) | Dimensión de conexión del tubo (mm) | |||
Flujo de aire | Potencia (kilovatios) | Volumen (L/s) | Potencia (kilovatios) | vapor en | Salida de liquido | |||
SZNX-Ⅱ-300 | 305 | 6000 | 2.2x2 | 12.4 | 2.2 | 35 | DN100 | DN65 |
SZNX-Ⅱ-400 | 405 | 6000 | 2.2x2 | 12.4 | 2.2 | 45 | DN100 | DN65 |
SZNX-Ⅱ-550 | 555 | 6000 | 2.2x2 | 12.4 | 2.2 | 61 | DN100 | DN65 |
SZNX-Ⅱ-600 | 605 | 6000 | 2.2x2 | 12.4 | 2.2 | 67 | DN100 | DN65 |
SZNX-Ⅱ-700 | 706 | 9000 | 2.2x3 | 13.9 | 3 | 83 | DN100 | DN65 |
SZNX-Ⅱ-800 | 805 | 9000 | 2.2x3 | 13.9 | 3 | 88 | DN100 | DN65 |
SZNX-Ⅱ-1000 | 1005 | 12000 | 2.2x4 | 24.7 | 4 | 110 | DN125 | DN65 |
SZNX-Ⅱ-1200 | 1206 | 12000 | 2.2x4 | 24.7 | 4 | 134 | DN125 | DN65 |
SZNX-Ⅱ-1400 | 1407 | 15000 | 2.2x6 | 27.8 | 5.5 | 154 | DN100x2 | DN65x2 |
SZNX-Ⅱ-1500 | 1503 | 15000 | 2.2x6 | 27.8 | 5.5 | 166 | DN100x2 | DN65x2 |
